Thiết kế thi công phòng sạch: Hướng dẫn toàn diện và bí quyết chọn công nghệ tối ưu 2026
Th6
Hiện tại thị trường xuất khẩu ngày càng khắt khe về chất lượng sản phẩm. Nhiều lô hàng Việt Nam bị trả về chỉ vì không đạt tiêu chuẩn vệ sinh trong sản xuất. Đây chính là lý do thiết kế thi công phòng sạch trở thành “chìa khóa” mở cửa thành công cho doanh nghiệp hiện đại.
Không chỉ riêng ngành dược phẩm hay y tế, mà cả mỹ phẩm, thực phẩm, và điện tử đều cần môi trường sản xuất đạt chuẩn. Câu hỏi đặt ra là: Bạn có thực sự hiểu rõ phòng sạch là gì và tại sao doanh nghiệp lại cần đầu tư vào thiết kế thi công phòng sạch?
Phòng sạch thực sự là gì theo chuẩn Việt Nam?
Theo tiêu chuẩn TCVN 8664-1:2011 – được Bộ Khoa học và Công nghệ ban hành năm 2011, phòng sạch có định nghĩa chính thức: “Môi trường mà nồng độ hạt lơ lửng trong không khí được kiểm soát và được xây dựng, sử dụng theo cách thức giảm thiểu sự xâm nhập, tạo ra và tích tụ các hạt lơ lửng bên trong phòng”.
Thiết kế thi công phòng sạch không đơn giản chỉ là xây một căn phòng “sạch sẽ”. Đây là quy trình kỹ thuật phức tạp bao gồm:
- Tính toán chính xác lưu lượng không khí cần thiết
- Thiết kế hệ thống lọc đa tầng HEPA/ULPA
- Kiểm soát áp suất, nhiệt độ, độ ẩm theo từng cấp độ sạch
- Lựa chọn vật liệu không phát bụi và dễ vệ sinh
Điều quan trọng nhất: Mỗi ngành nghề có yêu cầu riêng về cấp độ sạch. Ví dụ, sản xuất thuốc cần ISO Class 7, nhưng sản xuất chip điện tử cần đến ISO Class 5. Hiểu đúng yêu cầu này giúp doanh nghiệp tránh lãng phí 30-50% chi phí đầu tư.
Tại sao việc chọn cấp độ sạch lại quyết định thành bại của dự án?
Nhiều doanh nghiệp mắc sai lầm khi nghĩ “càng sạch càng tốt” trong thiết kế thi công phòng sạch. Thực tế, việc chọn sai cấp độ sạch có thể khiến chi phí tăng gấp 3-4 lần hoặc không đạt tiêu chuẩn cần thiết.
Tại sao vấn đề này lại quan trọng đến vậy? Vì cấp độ sạch quyết định 70% tổng chi phí dự án – từ hệ thống HVAC, bộ lọc HEPA, đến cách bố trí thiết bị. Chọn quá cao sẽ lãng phí ngân sách, chọn quá thấp sẽ không đáp ứng được yêu cầu sản xuất.
| Cấp độ sạch | Số hạt ≥0.5μm/m³ | Ứng dụng thực tế |
|---|---|---|
| ISO Class 5 | ≤3,520 | Phòng mổ, sản xuất thuốc tiêm |
| ISO Class 6 | ≤35,200 | Dược phẩm vô trùng |
| ISO Class 7 | ≤352,000 | Dược phẩm, thực phẩm cao cấp |
| ISO Class 8 | ≤3,520,000 | Mỹ phẩm, thực phẩm |
📊 Ví dụ cụ thể để bạn hiểu rõ:
Một nhà máy mỹ phẩm chỉ cần ISO Class 8 (chi phí khoảng 12-15 triệu đồng/m²). Nhưng do hiểu nhầm, họ đầu tư ISO Class 6 với chi phí 25-30 triệu đồng/m². Kết quả: lãng phí 60-80% ngân sách mà chất lượng sản phẩm không cải thiện gì.
⚠️ Trường hợp ngược lại:
Nếu một nhà máy dược phẩm chọn ISO Class 8 thay vì Class 7, họ sẽ không thể đạt chứng nhận GMP và phải đầu tư lại toàn bộ hệ thống.
Bài học rút ra: Hãy xác định chính xác yêu cầu của sản phẩm trước khi bắt đầu thiết kế thi công phòng sạch. Điều này giúp bạn tiết kiệm 30-50% chi phí và đảm bảo đạt chuẩn ngay từ lần đầu.
9 bước thiết kế thi công phòng sạch chuyên nghiệp
Đánh giá luồng di chuyển người và vật liệu
Phân tích chi tiết số lượng nhân viên, tần suất ra vào, luồng di chuyển nguyên liệu và thành phẩm. Con người là nguồn ô nhiễm lớn nhất của phòng sạch, chiếm đến 80% tổng lượng hạt bụi phát sinh.
Phân loại cấp độ sạch phù hợp
Quan trọng không được có quá hai cấp chênh lệch về độ sạch giữa các phòng liền kề. Ví dụ: Phòng ISO Class 8 không thể ngay cạnh phòng ISO Class 5, nhưng có thể cạnh phòng ISO Class 6.
Xác định chênh lệch áp suất
Áp suất quá áp tối thiểu giữa các khu vực cùng cấp: 5 Pa. Áp suất giữa khu sạch và không sạch: 12-15 Pa. Duy trì hệ thống phân cấp áp suất dương theo mức độ sạch.

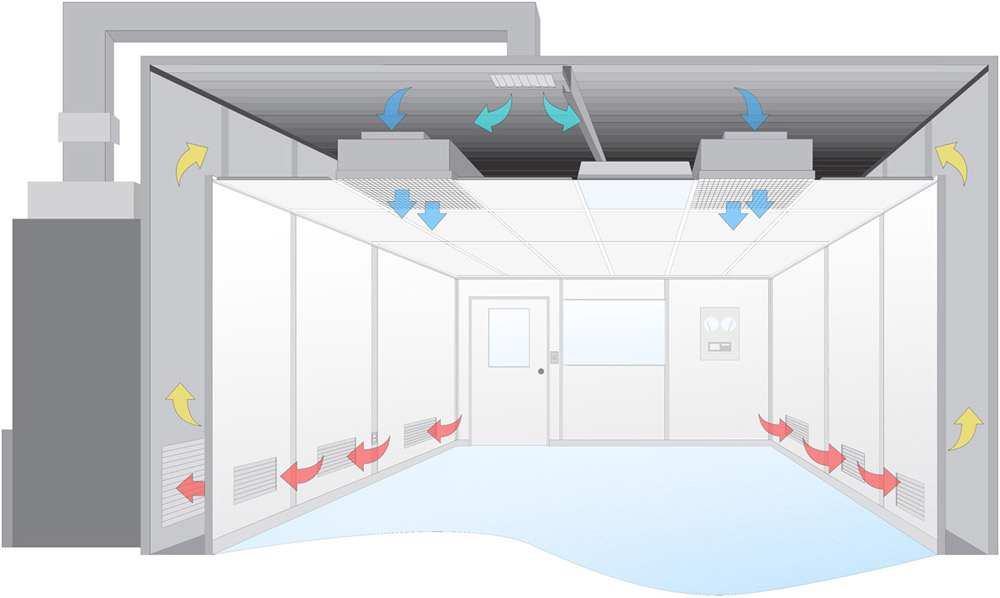

Thiết kế luồng không khí cấp
Hệ số thay đổi không khí (ACH) theo cấp độ được tính toán chính xác để đảm bảo hiệu quả lọc tối ưu.
Bảng ACH theo cấp độ sạch:
| Cấp độ sạch | ACH (lần/giờ) | Vận tốc gió |
|---|---|---|
| ISO Class 5 | 240-360 | 0.2-0.5 m/s |
| ISO Class 6 | 90-180 | 0.2-0.5 m/s |
| ISO Class 7 | 30-60 | – |
| ISO Class 8 | 10-25 | – |
Xác định lưu lượng lọc
Tính toán chính xác lưu lượng không khí cần thiết dựa trên diện tích, chiều cao và cấp độ sạch yêu cầu.
Cân bằng không khí
Đảm bảo cân bằng giữa không khí cấp và không khí thải để duy trì áp suất dương ổn định.
Đánh giá nhiệt độ-độ ẩm
Thiết kế hệ thống duy trì nhiệt độ 21°C và độ ẩm 30-40% RH theo tiêu chuẩn quốc tế.
Thiết kế hệ thống cơ khí
Lựa chọn và bố trí thiết bị HVAC, bộ lọc HEPA/ULPA, và các thiết bị phụ trợ.
Tính toán tải nhiệt
Đánh giá tổng tải nhiệt từ thiết bị, chiếu sáng, con người và các nguồn nhiệt khác.
So sánh công nghệ vật liệu: Bí quyết chọn lựa tối ưu chi phí
Panel EPS vs Panel PU: Phân tích chi tiết cho từng ngành
| Thông số kỹ thuật | Panel EPS | Panel PU |
|---|---|---|
| Hệ số dẫn nhiệt | 0.035-0.040 W/mK | 0.018-0.022 W/mK |
| Tuổi thọ | 15-20 năm | 25-30 năm |
| Khả năng cách âm | 32-35 dB | 38-42 dB |
| Chống cháy | Cấp B2-B3 | Cấp B1 |
| Chi phí/m² | 472.000-529.000 VNĐ | 660.000-860.000 VNĐ |
Phân tích ROI 10 năm cho diện tích 200m²:
📊 Panel EPS
Đầu tư ban đầu: 105.8 triệu VNĐ
Chi phí năng lượng/năm: 36 triệu VNĐ (do cách nhiệt kém)
Tổng 10 năm: 465.8 triệu VNĐ
📈 Panel PU
Đầu tư ban đầu: 144 triệu VNĐ
Chi phí năng lượng/năm: 27 triệu VNĐ (tiết kiệm 9 triệu/năm)
Tổng 10 năm: 414 triệu VNĐ
Kết quả: Panel PU tiết kiệm 51.8 triệu VNĐ và có ROI 135% sau 10 năm.
AHU vs FCU: Lựa chọn hệ thống HVAC phù hợp
| Tiêu chí | AHU | FCU |
|---|---|---|
| Công suất | >30kW, lưu lượng lớn | 2-20kW, tầm gió <20m |
| Độ chính xác | ±0.5°C, ±3% RH | ±2°C, ±5% RH |
| Chi phí đầu tư | 200-800 triệu VNĐ | 15-50 triệu VNĐ/bộ |
| Ứng dụng tối ưu | ISO 5-7, diện tích >300m² | ISO 8-9, diện tích <200m² |
Case study thực tế: Nhà máy dược phẩm 250m² so sánh chi phí 5 năm:
AHU: Tổng chi phí 1.62 tỷ VNĐ, đạt chuẩn GMP ngay lần đầu
FCU: Tổng chi phí 830 triệu VNĐ nhưng cần bổ sung 250 triệu để đạt chuẩn
Sàn Epoxy vs Vinyl: So sánh toàn diện
| Đặc tính | Sàn Epoxy ESD | Sàn Vinyl ESD |
|---|---|---|
| Khả năng chịu tải | Xe nâng 5 tấn | Chỉ người đi bộ |
| Điện trở bề mặt | 10⁶Ω-10⁹Ω | 10⁴Ω-10⁹Ω |
| Chi phí thi công | 485.000-695.000 VNĐ/m² | 220.000-500.000 VNĐ/m² |
| Độ bền | 5-15 năm | 8-12 năm |
| Khả năng sửa chữa | Khó (phải làm lại vùng) | Dễ (thay từng tấm) |
Ứng dụng chuyên biệt theo từng ngành
Thi công phòng sạch y tế: Vô trùng tuyệt đối
🏥 Yêu cầu kỹ thuật đặc biệt:
- Phòng mổ: ISO Class 5, áp suất +15Pa, 20-60 ACH
- ICU: Hệ thống backup 100%, chuyển đổi <30 giây
- Vật liệu: Chịu khử trùng H2O2, UV-C, góc bo tròn R≥6mm
- Chi phí tham khảo: 35-50 triệu VNĐ/m² cho phòng mổ đạt chuẩn JCI
Thi công phòng sạch dược phẩm: Tuân thủ GMP-WHO
Phân cấp theo GMP-WHO:
- Grade A (ISO 5): Vùng vô trùng làm việc với sản phẩm mở
- Grade B (ISO 7): Vùng nền cho Grade A
- Grade C (ISO 8): Sản xuất thuốc vô trùng kín
- Grade D: Khu vực chuẩn bị
Hệ thống đặc biệt: Monitoring 24/7, lưu trữ dữ liệu ≥2 năm, validation IQ/OQ/PQ
Chi phí: 25-45 triệu VNĐ/m² tùy cấp độ
Thi công phòng sạch điện tử: Kiểm soát tĩnh điện
⚡ Thách thức kỹ thuật:
- Tĩnh điện: <100V trên mọi bề mặt
- Hạt bụi: Kiểm soát đến 0.1μm
- Độ rung: <2μm cho thiết bị chính xác cao
Công nghệ chuyên biệt: Raised Floor, nước DI siêu tinh khiết, FFU riêng biệt
Chi phí: 30-55 triệu VNĐ/m² (bao gồm hệ thống DI water)
Thi công phòng sạch mỹ phẩm: Cân bằng chất lượng-chi phí
Tiêu chuẩn: CGMP, ISO 22716, FDA 21 CFR 700
Đặc điểm: Kiểm soát mùi hương, ngăn nhiễm chéo màu sắc, tính thẩm mỹ cao
Chi phí tối ưu: 15-25 triệu VNĐ/m²
Các yếu tố ảnh hưởng đến chi phí thiết kế thi công phòng sạch
Cấu trúc chi phí theo hạng mục
| Hạng mục | % Tổng chi phí | Ghi chú |
|---|---|---|
| Hệ thống HVAC | 35-45% | AHU, đường ống, bộ lọc HEPA |
| Panel và kết cấu | 25-30% | Panel, cửa, cửa sổ |
| Thiết bị chuyên dụng | 15-20% | Air Shower, Pass Box, FFU |
| Sàn và hoàn thiện | 10-15% | Epoxy/Vinyl, trần, điện |
| Thiết kế và quản lý | 5-10% | Bản vẽ, giám sát, nghiệm thu |
Bảng giá tham khảo theo cấp độ sạch
| Cấp độ | Ứng dụng | Chi phí (triệu VNĐ/m²) | Thời gian |
|---|---|---|---|
| ISO Class 5 | Phòng mổ, thuốc tiêm | 35-50 | 10-14 tuần |
| ISO Class 7 | Dược phẩm GMP | 18-28 | 6-10 tuần |
| ISO Class 8 | Mỹ phẩm, thực phẩm | 12-18 | 4-8 tuần |
Dữ liệu cập nhật tháng 6/2025
Tiêu chuẩn quốc tế cần tuân thủ
ISO 14644-1: Nền tảng phân loại toàn cầu
Đây là tiêu chuẩn quốc tế được 180+ quốc gia công nhận, quy định phân loại phòng sạch dựa trên nồng độ hạt bụi. Tuân thủ ISO 14644 giúp doanh nghiệp:
- Xuất khẩu dễ dàng vào các thị trường khó tính
- Tăng uy tín và giá trị thương hiệu
- Giảm 90% rủi ro thu hồi sản phẩm
GMP-WHO: Chuẩn mực vàng cho dược phẩm
Good Manufacturing Practice của WHO là yêu cầu bắt buộc cho ngành dược phẩm, mỹ phẩm và thực phẩm chức năng. Đạt chứng nhận GMP giúp:
- Tăng giá trị sản phẩm 30-50%
- Dễ dàng tìm kiếm đầu tư nước ngoài
- Mở rộng thị trường xuất khẩu
TCVN 8664-1:2011: Tiêu chuẩn bắt buộc tại Việt Nam
Đây là cơ sở pháp lý để các cơ quan quản lý cấp phép hoạt động và kiểm định chất lượng, phù hợp với điều kiện khí hậu nhiệt đới Việt Nam.
Lợi ích khi đầu tư phòng sạch đạt chuẩn
ROI thực tế theo ngành
| Ngành | Thời gian hoàn vốn | ROI 5 năm | Lợi ích chính |
|---|---|---|---|
| Dược phẩm | 2-3 năm | 250-400% | Xuất khẩu, giá premium |
| Y tế | 3-4 năm | 180-280% | Uy tín, giảm rủi ro |
| Điện tử | 2-3 năm | 200-350% | Chất lượng cao, ít lỗi |
| Mỹ phẩm | 3-5 năm | 150-250% | Thương hiệu, xuất khẩu |
Lợi ích cụ thể
Nâng cao chất lượng sản phẩm: Giảm 80-95% tỷ lệ lỗi do nhiễm bẩn, kéo dài thời hạn sử dụng sản phẩm.
Mở rộng thị trường: Đáp ứng yêu cầu xuất khẩu EU, Mỹ, Nhật Bản. Tăng giá trị sản phẩm 20-50% so với hàng thông thường.
Giảm rủi ro: Chi phí xử lý khiếu nại và thu hồi sản phẩm giảm 90%. Tăng uy tín với khách hàng và đối tác.
Visitech – Đối tác tin cậy cho dự án thiết kế thi công phòng sạch
Tại sao chọn Visitech?
🏆 Kinh nghiệm chuyên sâu:
- 15+ năm trong lĩnh vực thiết kế thi công phòng sạch
- 200+ dự án hoàn thành thành công trên toàn quốc
- Đội ngũ kỹ sư có chứng chỉ quốc tế HVAC
⚙️ Năng lực toàn diện:
- Thiết kế theo tiêu chuẩn GMP-WHO, ISO 14644, TCVN 8664-1
- Thi công trọn gói từ A-Z với quy trình quản lý chất lượng ISO 9001:2015
- Cung cấp thiết bị từ các thương hiệu hàng đầu thế giới
Dự án tiêu biểu
🏥 Phòng sạch y tế:
- Bệnh viện Đa khoa Tâm Anh: 8 phòng mổ ISO Class 5
- Trung tâm Tim mạch E: Phòng mổ hybrid 120m²
💊 Phòng sạch dược phẩm:
- Nhà máy Traphaco: 2,000m² đạt chuẩn GMP-WHO
- Công ty Domesco: Line sản xuất thuốc tiêm vô trùng
📱 Phòng sạch điện tử:
- Samsung Electronics Vietnam: Clean room Class 1000
- Foxconn Bắc Giang: 5,000m² sản xuất linh kiện
Quy trình làm việc chuyên nghiệp
Khảo sát và tư vấn miễn phí
Phân tích nhu cầu, đề xuất giải pháp tối ưu

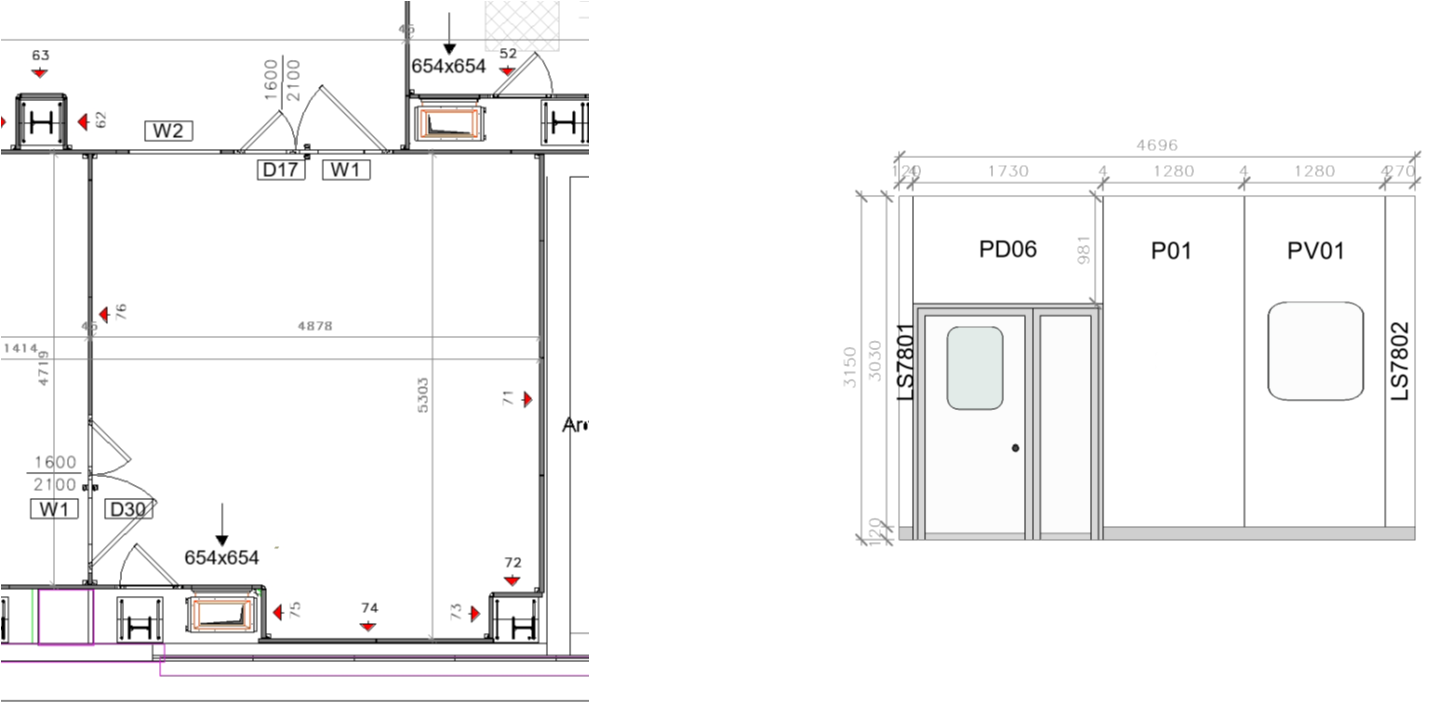

Thiết kế 3D chi tiết
Bản vẽ kỹ thuật đầy đủ, báo giá minh bạch từng hạng mục
Thi công với tiến độ cam kết
Quản lý chất lượng nghiêm ngặt, báo cáo tiến độ hàng tuần
Nghiệm thu và đào tạo
Test nghiệm thu theo tiêu chuẩn, đào tạo vận hành nhân viên
Bảo hành và hỗ trợ
24 tháng bảo hành, hotline 24/7, hỗ trợ suốt đời
Cam kết chất lượng
Tiến độ: Hoàn thành đúng 100% thời gian cam kết
Chất lượng: Đạt tiêu chuẩn ngay lần đầu kiểm định
Hỗ trợ: Phản hồi trong 2 giờ, kỹ thuật viên có mặt trong 24 giờ
Bảo hành: 24 tháng toàn bộ hệ thống, bảo trì định kỳ
Thiết kế thi công phòng sạch là khoản đầu tư chiến lược quyết định khả năng cạnh tranh trong 10-20 năm tới. Với sự phát triển của công nghiệp 4.0 và yêu cầu ngày càng cao về chất lượng, những doanh nghiệp có phòng sạch đạt chuẩn sẽ có lợi thế vượt trội.
Ba nguyên tắc vàng khi đầu tư phòng sạch
🎯 Chọn đúng cấp độ sạch
Phù hợp với yêu cầu thực tế của sản phẩm, không quá thấp hay quá cao. Việc chọn sai có thể lãng phí 30-50% ngân sách hoặc không đạt tiêu chuẩn cần thiết.
💰 Tính toán TCO (Total Cost of Ownership)
Bao gồm chi phí vận hành, bảo trì trong 10 năm, không chỉ tập trung vào đầu tư ban đầu. Chi phí vận hành có thể chiếm 60-70% tổng chi phí trong suốt vòng đời dự án.
🔧 Thiết kế linh hoạt
Có khả năng mở rộng theo nhu cầu phát triển trong tương lai. Thiết kế modular giúp tiết kiệm 40-60% chi phí khi cần nâng cấp hoặc mở rộng.
Lưu ý quan trọng: Đừng để dự án thiết kế thi công phòng sạch của bạn gặp rủi ro do thiếu kinh nghiệm. Một quyết định sai lầm có thể khiến doanh nghiệp mất hàng tỷ đồng và nhiều năm để khắc phục.
