Ứng Dụng Kính Hiển Vi Soi Nổi Trong Điện Tử: Giải Pháp Toàn Diện Cho Kỹ Thuật Viên

Trong lĩnh vực điện tử, nơi các linh kiện ngày càng trở nên siêu nhỏ và phức tạp, việc sở hữu một công cụ hỗ trợ quan sát chính xác không còn là lựa chọn mà là yêu cầu bắt buộc. Kính hiển vi soi nổi đã trở thành cánh tay phải đắc lực, không thể thiếu trong các xưởng sửa chữa, phòng thí nghiệm và dây chuyền sản xuất. Bài viết này, được thực hiện bởi đội ngũ chuyên gia của Visitech, sẽ đi sâu vào khám phá chi tiết những ứng dụng kính hiển vi soi nổi trong điện tử và cách tối ưu hóa công cụ này để nâng cao hiệu suất làm việc của bạn.

Các ứng dụng kính hiển vi soi nổi trong điện tử

• Kiểm tra & Phân tích Bo Mạch (PCB): Việc phát hiện các vết nứt vi mạch, đứt mạch, hay hiện tượng ăn mòn trên board mạch in là điều gần như bất khả thi với mắt thường. Ứng dụng kính hiển vi soi nổi trong điện tử giúp quan sát rõ ràng từng chi tiết, đảm bảo chất lượng PCB trước khi đưa vào lắp ráp hoặc tìm ra nguyên nhân gây lỗi một cách nhanh chóng.
• Hàn & Kiểm Tra Mối Hàn: Với các linh kiện SMD siêu nhỏ hay kỹ thuật hàn chân chip BGA, kính hiển vi cho phép bạn thao tác hàn chính xác, kiểm soát lượng thiếc và tránh hiện tượng hàn dính cầu. Quan trọng hơn, nó giúp kiểm tra chất lượng mối hàn, phát hiện các lỗi như hàn không đều, thiếu chân, hoặc bóng khí – những yếu tố ảnh hưởng trực tiếp đến tuổi thọ và độ ổn định của sản phẩm.
• Sửa Chữa Vi Mạch & Linh Kiện: Khi một con chip hay điện trở trên điện thoại, máy tính bảng bị hỏng, kính hiển vi soi nổi là vị cứu tinh. Nó cho phép kỹ thuật viên tháo gỡ, thay thế các linh kiện có kích thước chỉ vài milimet một cách an toàn mà không làm ảnh hưởng đến các vùng xung quanh.
• Kiểm Soát Chất Lượng (QC) trong Sản Xuất: Trong dây chuyền lắp ráp linh kiện điện tử, kính hiển vi được sử dụng để kiểm tra ngoại quan sản phẩm đầu ra, đảm bảo mọi thứ đều đạt chuẩn trước khi xuất xưởng. Điều này giúp giảm thiểu tối đa tỷ lệ sản phẩm lỗi và bảo vệ uy tín thương hiệu.

Hướng dẫn tối ưu hóa hiệu quả ứng dụng kính hiển vi soi nổi trong điện tử

Thiết lập kính đúng cách

• Cân chỉnh khoảng cách đồng tử: Đặt mắt vào thị kính và điều chỉnh hai ống kính ra vào cho đến khi bạn nhìn thấy một vòng tròn sáng duy nhất. Đây là bước cơ bản nhưng quan trọng nhất để có hình ảnh thoải mái, tránh mỏi mắt.
• Chỉnh diop cho từng mắt: Hầu hết kính hiển vi đều có vòng chỉnh diop riêng cho một bên thị kính (thường là bên trái). Hãy tập trung nhìn vào một chi tiết cụ thể bằng mắt phải qua thị kính bên phải (không chỉnh diop), sau đó dùng tay che thị kính phải lại và vặn vòng chỉnh diop bên trái cho đến khi hình ảnh thật nét. Việc này bù trừ cho sự chênh lệch thị lực giữa hai mắt.
• Cố định mẫu vật và điều chỉnh tiêu cự: Đảm bảo bo mạch hoặc linh kiện được cố định chắc chắn trên bàn đặt mẫu. Sau đó, từ từ vặn vòng chỉnh tiêu cự cho đến khi hình ảnh hiện lên sắc nét nhất.

Kỹ thuật bố trí ánh sáng chuẩn để tránh lóa

Ánh sáng là yếu tố then chốt tạo nên hình ảnh rõ ràng. Đèn LED vòng là phụ kiện phổ biến nhất, nhưng cách bạn chiếu sáng mới là điều quan trọng.

Làm sao để giải quyết vấn đề phản chiếu và chói lóa? Các bo mạch in hiện đại thường được phủ một lớp bảo vệ hơi bóng, dễ dàng biến ánh sáng trực tiếp thành những vệt sáng chói, che khuất chi tiết quan trọng.

Thay vì chiếu ánh sáng một cách cứng nhắc, trực diện từ trên xuống, bạn nên điều chỉnh đèn LED nghiêng một góc khoảng 45 độ so với mặt phẳng của mẫu vật. Góc chiếu lệch này tạo ra bóng đổ tinh tế, giúp làm nổi bật độ sâu và các khuyết tật nhỏ như vết nứt hoặc độ gồ ghề của mối hàn, mang lại hình ảnh sắc nét mà không gây mỏi mắt.

 Đối với những bề mặt có độ phản xạ cực cao, việc lắp thêm kính lọc phân cực (polarizing filter) là một giải pháp tối ưu. Phụ kiện này hoạt động như một “kính râm” thông minh, triệt tiêu gần như hoàn toàn ánh sáng chói lóa không mong muốn, cho phép bạn quan sát các cấu trúc vi mô bên dưới một cách rõ ràng và chi tiết nhất.

Kỹ thuật thao tác dưới kính hiển vi

Kỹ thuật viên mới làm quen với ứng dụng kính hiển vi soi nổi trong điện tử thường gặp hiện tượng “ngược tay”, khi di chuyển dụng cụ sang phải thì hình ảnh dường như di chuyển sang trái.

Để khắc phục, hãy luyện tập các thao tác chậm rãi, sử dụng các điểm tựa chắc chắn cho cổ tay và cánh tay để tăng độ ổn định. Não bộ con người có khả năng thích nghi tuyệt vời; sau một thời gian thực hành, sự điều chỉnh thần kinh sẽ tự động diễn ra, và bạn sẽ làm quen với việc thao tác dưới kính hiển vi một cách tự nhiên. Việc lựa chọn các loại nhíp, kìm, mỏ hàn có đầu nhỏ và tay cầm dài cũng giúp bạn dễ dàng đưa dụng cụ vào khu vực làm việc mà không che khuất tầm nhìn.

Bảo quản và vệ sinh: Duy trì hiệu suất tối ưu cho thiết bị

Việc bảo trì là chìa khóa để kéo dài tuổi thọ thiết bị.

• Quy tắc vàng khi vệ sinh thấu kính: Luôn sử dụng vải mềm, chuyên dụng để lau kính. Không được dùng tay chạm vào thấu kính.
• Môi trường bảo quản lý tưởng cho kính hiển vi: Cần che phủ kính khi không sử dụng. Bảo quản kính ở nơi khô ráo, thoáng mát. Tránh xa hóa chất ăn mòn.

Phân tích cấu hình kính hiển vi soi nổi: Chọn 2 mắt hay 3 mắt?

• Kính hiển vi soi nổi 2 mắt:  Lý tưởng cho công việc sửa chữa và thao tác trực tiếp như hàn, gắp linh kiện. Nó tập trung hoàn toàn vào việc cung cấp hình ảnh 3D chân thực, giúp người dùng đánh giá chính xác chiều sâu và khoảng cách, mang lại cảm giác thực nhất khi thực hiện ứng dụng kính hiển vi soi nổi trong điện tử.

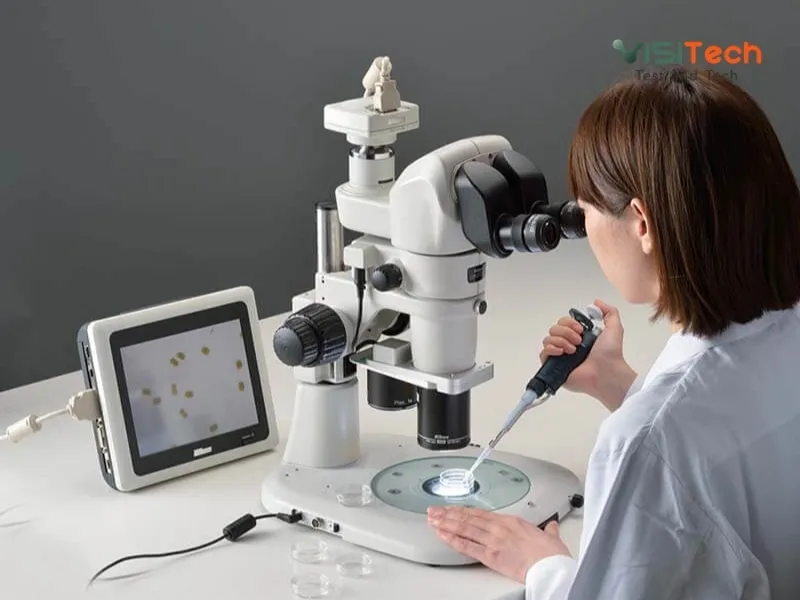

• Kính hiển vi soi nổi 3 mắt: Loại kính này có thêm một cổng kết nối camera. Đây là lựa chọn hoàn hảo nếu bạn cần ghi lại hình ảnh, quay video phục vụ đào tạo, báo cáo chất lượng, hoặc chia sẻ hình ảnh làm việc với đồng nghiệp. Đây là giải pháp kết hợp giữa thao tác trực tiếp và lưu trữ dữ liệu hình ảnh.

Cần quan tâm những thông số nào khi mua kính hiển vi soi nổi

Khi mua kính hiển vi soi nổi để phục vụ ứng dụng kính hiển vi soi nổi trong điện tử, hãy chú ý các thông số sau:

• Độ phóng đại: Phạm vi phóng đại phổ biến từ 10x đến 45x hoặc 90x. Đối với hầu hết các công việc trên bo mạch, dải phóng đại 10x – 45x là đủ để đáp ứng nhu cầu quan sát các lỗi hàn, đứt mạch.
• Khoảng cách làm việc: Là khoảng cách từ vật kính đến mẫu vật. Khoảng cách này cần đủ lớn để bạn có không gian thao tác với mỏ hàn, nhíp. Một khoảng cách làm việc từ 100mm trở lên được xem là lý tưởng.
• Nguồn sáng: Hệ thống đèn LED chất lượng cao, có thể điều chỉnh cường độ sáng linh hoạt, là tiêu chuẩn cần có để đảm bảo hình ảnh rõ nét.

Kính hiển vi soi nổi không chỉ đơn thuần là một công cụ phóng đại. Nó là một giải pháp tổng thể giúp nâng cao độ chính xác, giảm thiểu sai sót và tăng năng suất lao động một cách rõ rệt. Bằng cách hiểu rõ ứng dụng kính hiển vi soi nổi trong điện tử và nắm vững các kỹ thuật sử dụng, bạn không chỉ tối ưu hóa hiệu quả công việc mà còn nâng tầm kỹ năng chuyên môn của mình.
